數控折彎機是利用數字化信息對折彎機運動及板材加工過程進行控制的一種方法。利用PLG實現人機對話。

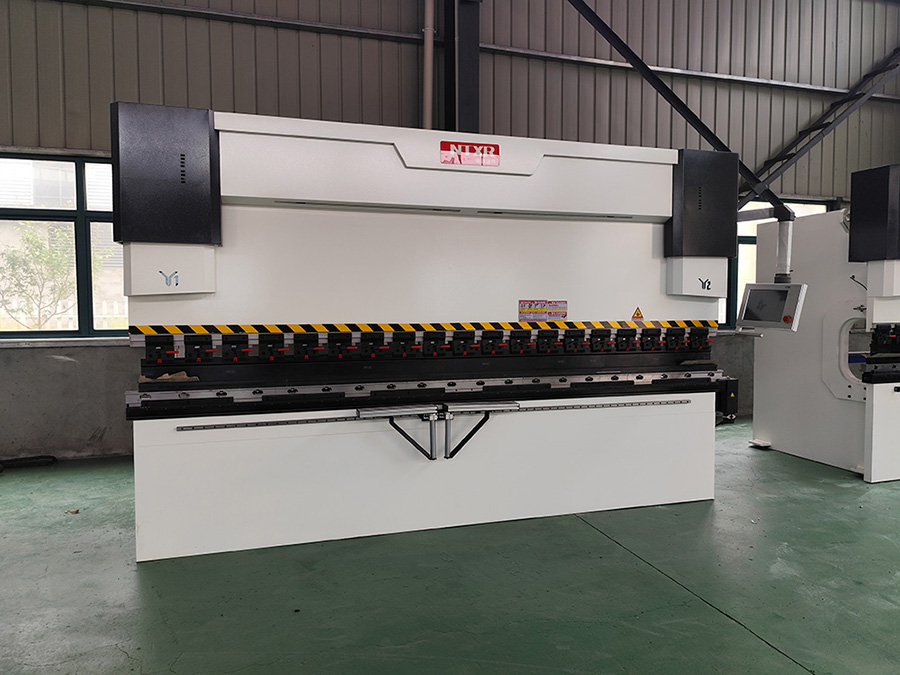

電液伺服同步數控折彎機,采用電液伺服閥雙缸同步控制,液壓凸形自動補償系統,后檔料機構可控制多個后檔料軸,機身采用鋼板焊接,整機經回火處理,液壓系統采用集成式控制系統,進口密封圈,外形美觀簡潔,數控系統采用荷蘭公司DA65W/DA66W/DA52數控系統,中文菜單圖形顯示,配有上模塊速夾緊裝置。
折彎機專用數控系統RT-300, 通過伺服電機(也可配變頻器加編碼器控制),來控制Y軸和X軸(即定位擋板的高低和后擋板的前后運動)。
1. 選用LCD240*128 LCD顯示高亮度藍色顯示器。全中文大字體顯示;
2. 方便的中英文切換;
3. 角度(Y軸)修正功能;
4. 智能報錯系統,自診斷功能,故障顯示功能;
5. 具有單向定位功能,以消除間隙;
6. 具有斷電保護功能,以保護參數及位置值不丟失;
7. 人機對話界面:數控系統的人機對話界面使系統操作和數據輸入簡單易學;
8. 自動計算擋塊位置,并可對不同角度及長度的工件進行連續折彎;
9. 顯示X軸、Y軸的現在與目標位置;
10. 內存容量:40個程序,25個工步;
11. 有手動、半自動方式及全自動方式;
12. 后擋料裝置具有自動退避料及延遲動作的功能;
13. 以三支特制鑰匙或密碼分別保護各項工件、模具及參數資料;
14. 最新的模塊化結構,柔性組合多軸系統;
15. 大型鍵的防水鍵盤;
16. 全功能診斷程序的操作警告系統,幫助功能及時糾正誤操作。
折彎機專用數控系統CNC-600,通過伺服電機(也可配變頻器加編碼器控制),來控制Y軸和X軸(即定位擋板的高低和后擋板的前后運動)。
1. 選用320*128 -LCD顯示高亮度藍色顯示器。全中文大字體顯示;
2. 方便的中英文切換;
3. 角度編程(5°-179°);
4. 模具參數設定;
5. 角度(Y軸)修正功能;
6. 智能報錯系統,自診斷功能,故障顯示功能;
7. 具有單向定位功能,以消除間隙;
8. 具有斷電保護功能,以保護參數及位置值不丟失;
9. 人機對話界面:數控系統的人機對話界面使系統操作和數據輸入簡單易學;
10. 自動計算擋塊位置,并可對不同角度及長度的工件進行連續折彎;
11. 顯示X軸、Y軸的現在與目標位置;
12. 內存容量:99個工件,每個工件30個工步;
13. 有手動、半自動方式及全自動方式;
14. 后擋料裝置具有自動退避料及延遲動作的功能;
15. 以三支特制鑰匙或密碼分別保護各項工件、模具及參數資料;
16. 最新的模塊化結構,柔性組合多軸系統;
17. 大型鍵的防水鍵盤;
18. 全功能診斷程序的操作警告系統,幫助功能及時糾正誤操作。
|
